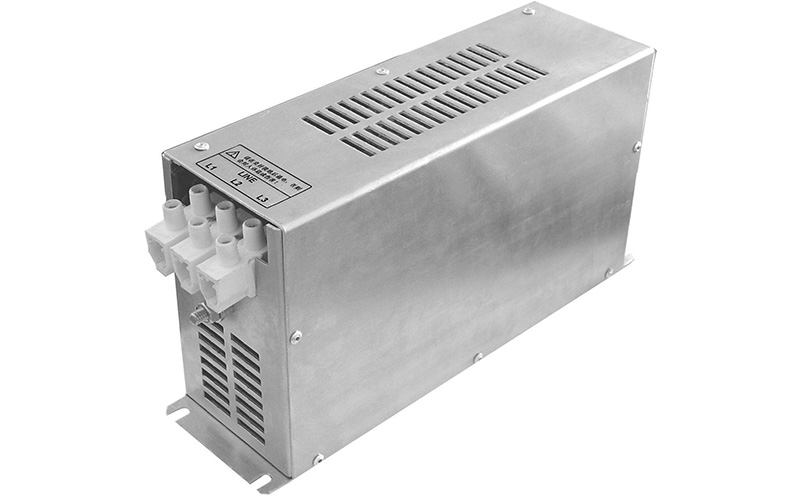

濾波器分類

按處理信號類型分類

濾波器可分為仿照濾波器和離散濾波器兩大類。其間仿照濾波器又可分為有源、無源、異類三個分類;離散濾波器又可分為數字、取樣仿照、混合三個分類。當然，每個分類又可繼續分下去，總之，它們的分類能夠構成一個樹形結構。

濾波器-濾波器類型

巴特沃斯照應(最平坦照應)

巴特沃斯照應能夠最大化濾波器的通帶平坦度。該照應非常平坦，挨近DC信號，然后逐漸衰減至截止頻率點為-3dB，最終迫臨-20ndB/decade的衰減率，其間n為濾波器的階數。巴特沃斯濾波器特別適用于低頻運用，其關于維護增益的平坦性來說非常重要。

貝塞爾照應

除了會改動依賴于頻率的輸入信號的崎嶇外，濾波器還會為其引入了一個推延。推延使得依據頻率的相移發作非正弦信號失真。就像巴特沃斯照應使用通帶最大化了崎嶇的平坦度相同，貝塞爾照應最小化了通帶的相位非線性。

切貝雪夫照應

在一些運用傍邊，最為重要的要素是濾波器堵截不必要信號的速度。假如你能夠接受通帶具有一些紋波，就能夠得到比巴特沃斯濾波器更快速的衰減。附錄A包含了規劃多達8階的具巴特沃斯、貝塞爾和切貝雪夫照應濾波器所需參數的表格。其間兩個表格用于切貝雪夫照應∶一個用于0.1dB最大通帶紋波;另一個用于1dB最大通帶紋波。

濾波器-濾波器規劃

濾波器特功用夠用其頻率照應來描繪，按其特性的不同，能夠分為低通濾波器，高通濾波器，帶通濾波器和帶阻濾波器等。

用來說明濾波器功用的技能方針首要有：

中心頻率f0，即作業頻帶的中心

帶寬BW

通帶衰減，即通帶內的最大衰減

阻帶衰減

關于實踐濾波器而言，考慮到實踐的組成元件的品質因數的取值是一有限值(因?yàn)槭芟抻诓牧吓c工藝的水平)，所以全部工程上的有用濾波器都是有損濾波器，因而關于這些濾波器還應考慮通帶內的最小刺進衰減。

現代濾波器規劃，多是選用濾波器轉換的方法加以完成。首要是通過對低通原型濾波器進行頻率轉換與阻抗轉換，來得到新的方針濾波器。
